Главная   / Системы модульных дымоходов «ИНС»

ДВУСТЕННЫЙ ВЕРТИКАЛЬНЫЙ ДЫМОХОД
С ПРОХОДОМ ЧЕРЕЗ ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ И КРОВЛЮ

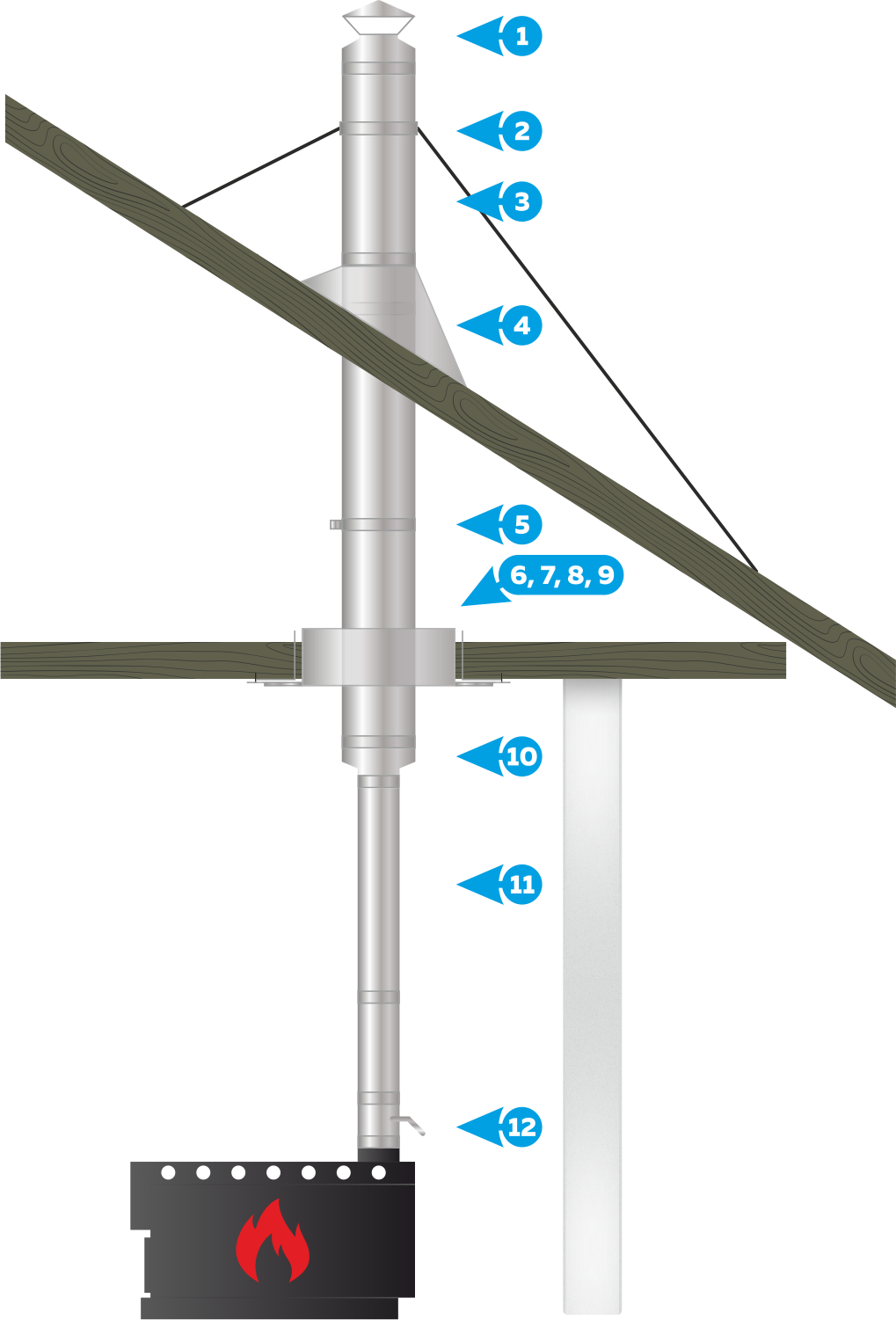

ОПИСАНИЕ СХЕМЫ №1

1. ОГОЛОВОК
2. ХОМУТ ПОД РАСТЯЖКУ
3. СЭНДВИЧ-ТРУБА
4. МАСТЕР ФЛЭШ
5. ОБЖИМНОЙ ХОМУТ
6. ПОТОЛОЧНАЯ РАЗДЕЛКА (ППУ)
7. ВСТАВЫШ В ППУ
8. БАЗАЛЬТОВАЯ КРОШКА
9. КРЫШКА ППУ
10. СТАРТ-СЭНДВИЧ
11. МОДУЛЬ ТРУБЫ
12. ДРОССЕЛЬ-КЛАПАН

ДВУСТЕННЫЙ ВЕРТИКАЛЬНЫЙ ДЫМОХОД
С ПРОХОДОМ ЧЕРЕЗ ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ И КРОВЛЮ

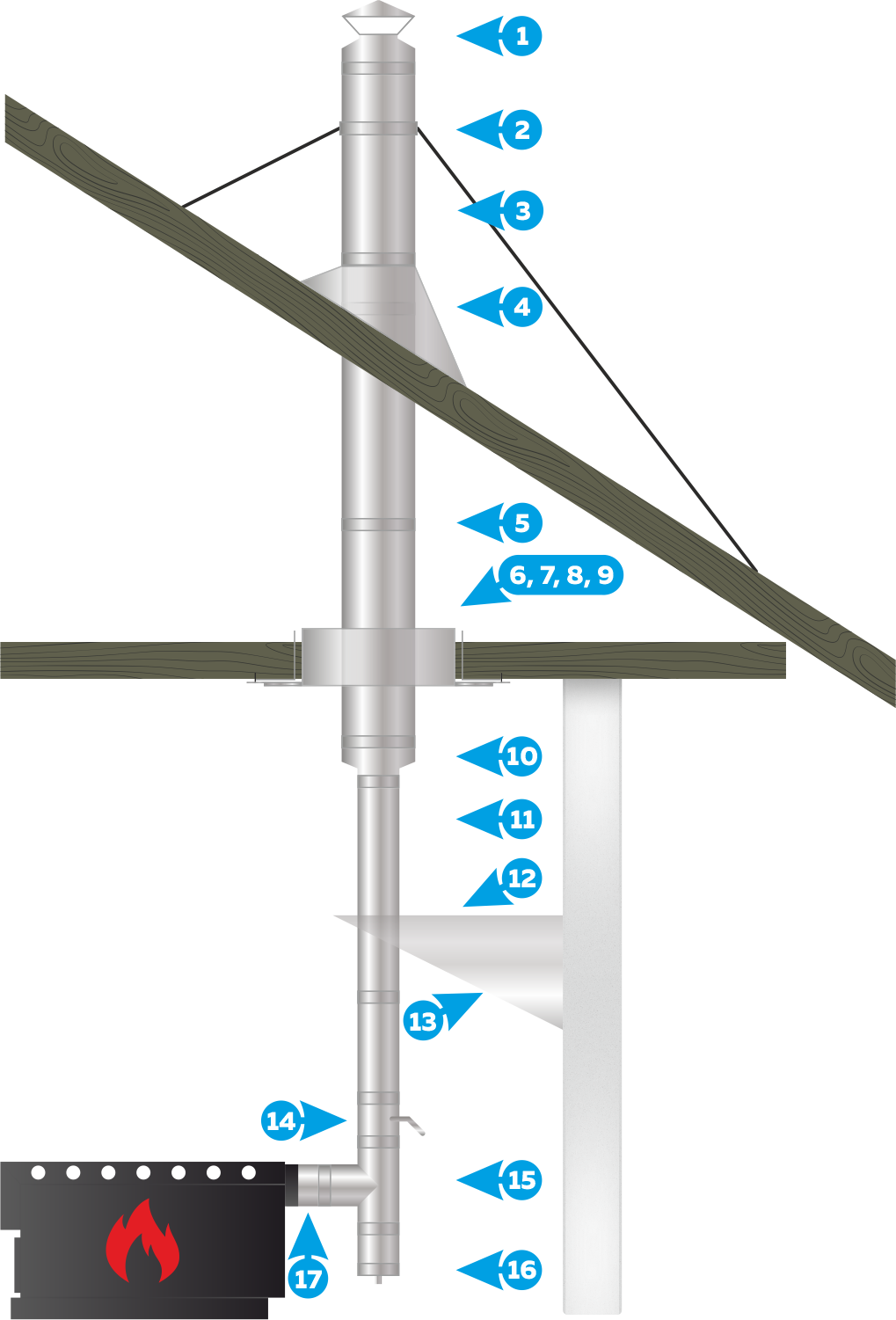

ОПИСАНИЕ СХЕМЫ №2

1. ОГОЛОВОК
2. ХОМУТ ПОД РАСТЯЖКУ
3. СЭНДВИЧ-ТРУБА
4. МАСТЕР ФЛЭШ
5. ОБЖИМНОЙ ХОМУТ
6. ПОТОЛОЧНАЯ РАЗДЕЛКА (ППУ)
7. ВСТАВЫШ В ППУ
8. БАЗАЛЬТОВАЯ КРОШКА
9. КРЫШКА ППУ
10. СТАРТ-СЭНДВИЧ
11. МОДУЛЬ ТРУБЫ
12. МОНТАЖНАЯ ПЛОЩАДКА
13. КОНСОЛЬ ПОД МОНТАЖНУЮ ПЛОЩАДКУ
14. ДРОССЕЛЬ-КЛАПАН
15. ТРОЙНИК 90°
16. КРЫШКА-КОНДЕНСАТООТВОДЧИК
17. АДАПТЕР

ДВУСТЕННЫЙ ВЕРТИКАЛЬНЫЙ ДЫМОХОД
НА ВНЕШНЕЙ СТОРОНЕ СТЕНЫ С ПРОХОДОМ ЧЕРЕЗ СТЕНУ ПРИ ВЕРТИКАЛЬНОМ ВЫХОДНОМ ПАТРУБКЕ КОТЛА

ОПИСАНИЕ СХЕМЫ №3

1. ОГОЛОВОК
2. УПОР ДВОИЧНЫЙ
3. СЭНДВИЧ-ТРУБА
4. МАСТЕР ФЛЭШ
5. МОНТАЖНАЯ ПЛОЩАДКА
6. КОНСОЛЬ ПОД МОНТАЖНУЮ ПЛОЩАДКУ
7. ОБЖИМНОЙ ХОМУТ
8. КРОНШТЕЙН-ТЕЛЕСКОП
9. СЭНДВИЧ-ТРОЙНИК 45°
10. КРЫШКА-КОНДЕНСАТООТВОДЧИК
11. ДЕКОРАТИВНАЯ ПЛАСТИНА
12. ПОТОЛОЧНАЯ РАЗДЕЛКА (ППУ)
13. ВСТАВЫШ В ППУ
14. БАЗАЛЬТОВАЯ КРОШКА
15. КРЫШКА ППУ
16. СТАРТ-СЭНДВИЧ
17. МОДУЛЬ ТРУБЫ
18. КОЛЕНО 45°
19. ШИБЕР

ДВУСТЕННЫЙ ВЕРТИКАЛЬНЫЙ ДЫМОХОД
НА ВНЕШНЕЙ СТОРОНЕ СТЕНЫ С ПРОХОДОМ ЧЕРЕЗ СТЕНУ И ОБХОДОМ КРОВЛИ ПРИ ГОРИЗОНТАЛЬНОМ ВЫХОДНОМ ПАТРУБКЕ КОТЛА

ОПИСАНИЕ СХЕМЫ №4

1. ОГОЛОВОК
2. УПОР ДВОИЧНЫЙ
3. СЭНДВИЧ-ТРУБА
4. ЮБКА
5. МАСТЕР ФЛЭШ
6. МОНТАЖНАЯ ПЛОЩАДКА
7. КОНСОЛЬ ПОД МОНТАЖНУЮ ПЛОЩАДКУ
8. ОБЖИМНОЙ ХОМУТ
9. КРОНШТЕЙН-ТЕЛЕСКОП
10. СЭНДВИЧ-КРЕСТОВИНА 90°
11. КРЫШКА ГЛУХАЯ
12. КРЫШКА-КОНДЕНСАТООТВОДЧИК
13. ДЕКОРАТИВНАЯ ПЛАСТИНА
14. ПОТОЛОЧНАЯ РАЗДЕЛКА (ППУ)
15. ВСТАВЫШ В ППУ
16. БАЗАЛЬТОВАЯ КРОШКА
17. КРЫШКА ППУ
18. СТАРТ-СЭНДВИЧ
19. МОДУЛЬ ТРУБЫ
20. ДРОССЕЛЬ-КЛАПАН

ДВУСТЕННЫЙ ВЕРТИКАЛЬНЫЙ ДЫМОХОД
СО СМЕЩЕННОЙ ОСЕВОЙ ЛИНИЕЙ КОТЛА И ДЫМОХОДА С ПРОХОДОМ ЧЕРЕЗ ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ И КРОВЛЮ

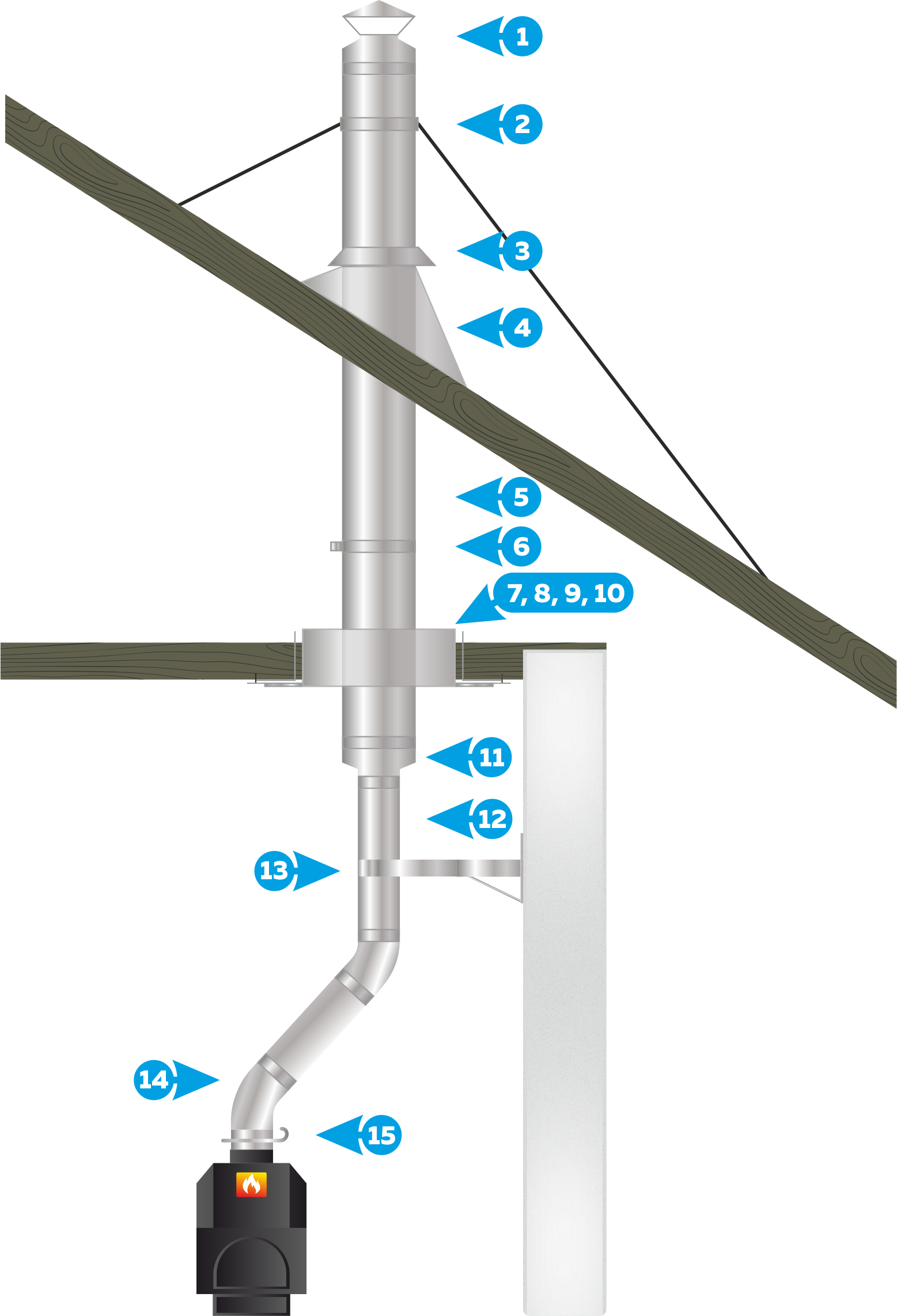

ОПИСАНИЕ СХЕМЫ №5

1. ОГОЛОВОК
2. ХОМУТ ПОД РАСТЯЖКУ
3. ЮБКА
4. МАСТЕР ФЛЭШ
5. СЭНДВИЧ-ТРУБА
6. ОБЖИМНОЙ ХОМУТ
7. ПОТОЛОЧНАЯ РАЗДЕЛКА (ППУ)
8. ВСТАВЫШ В ППУ
9. БАЗАЛЬТОВАЯ КРОШКА
10. КРЫШКА ППУ
11. СТАРТ-СЭНДВИЧ
12. МОДУЛЬ ТРУБЫ
13. КРОНШТЕЙН-ТЕЛЕСКОП
14. КОЛЕНО 45°
15. ШИБЕР
